Obtención código para programación/desprogramación de llaves(solo disponible en AlfaOBD):

1º Damos al contacto y abrimos el programa AlfaOBD, nos conectamos a la centralita de Radio Concentrador de Frecuencia (RFH) y seleccionamos la única central disponible (Radio Frequency HUB). Con esto nos saltara a la ventana de conexión y simplemente le tenemos que dar a conectar.

2º Pasamos a la ventana de selección de procedimiento, en esta ventana tenemos que seleccionar el apartado del Leer Pin. El proceso tarda unos segundos.

Como resultado con dará un código de 5 dígitos que nos servirá para el codificado de llaves, anulado de llaves. Este código se puede usar en AlfaOBD o multiecuscan:
Esto también es nuevo:jujujajajeje:

Última edición:

Msimon

Alfista Consagrado
Usuario Premium

Para el alfa obd que obd tenéis ?
Es que quiero comprar uno y ando un poco perdido
Te pongo lo que tengo y me funciona tanto para AlfaOBD como para multiecuscan:
Cables para entrar en centralita de abs y radio(azul y gris):
https://es.aliexpress.com/item/1005..._list.0.0.19fb194d5KqZHF&gatewayAdapt=glo2esp
OBDs conexión por wifi:
Prefiero este que es mas pequeño y tiene botón de apagado(tengo el azul de wifi): https://es.aliexpress.com/item/3238..._list.0.0.4800194dYkj6PO&gatewayAdapt=glo2esp

https://www.amazon.es/gp/product/B01NAQ2878/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1
Me falta por comprar para hacer el alineamiento con el multiecuscan los obd wifi me dejan conectar con multiecuscan y parámetros y pero no me deja hacer alineamiento.

Última edición:

lupi061

Gran Alfista
Usuario Premium

muy buena iniciativa.gracias
hablando de OBD2..

sabéis si trámite OBd se puede monitorizar potencia CV y par motor?


Enviado desde mi SM-G973F mediante Tapatalk


Msimon

Alfista Consagrado
Usuario Premium

muy buena iniciativa.gracias
hablando de OBD2..

sabéis si trámite OBd se puede monitorizar potencia CV y par motor?


Enviado desde mi SM-G973F mediante Tapatalk
Por lo que se hasta ahora, en este coche no. Se tiene que pinear la centralita. Pero esta pregunta es mas para @alfanacleto


lupi061

Gran Alfista
Usuario Premium

ok gracias..creo a el my20 si

Enviado desde mi SM-G973F mediante Tapatalk


josefer

Alfista Compulsivo

Donde se puede compar el chisme este del alfaobd??

Entiendo pues por lo que decis es mejor que el multiescun


alfanacleto

Gigante Alfista
Usuario Premium

Msimon

Alfista Consagrado
Usuario Premium

Poner pestaña de brújula en navegador:

1º Damos al contacto y abrimos el programa Multiecuscan (también se puede hacer con AlfaOBD), seleccionamos nuestro modelo y motor. Después seleccionamos la centralita CHASIS (Body) y seleccionamos el proceso de CAN Setup / PROXY Alignment Procedure (952) y daremos Conectar

2º Una vez conectado nos saldrá un aviso de que nuestro vehículo esta debidamente configurado y este proceso no es necesario, le damos a la Y para continuar

3º Pasamos a la pestaña de Ajustes

4º En esta pestaña tenemos que pulsar las teclas Ctrl + Alt +C con esto nos saldrá una pequeña ventana llamada Custom Proxy, Este paso es opcional pero recomendable: como medio de seguridad seleccionamos toda la información que aparece en esta pestaña y la copiamos.

Abrimos un documento de texto y pegamos toda la información que hemos copiado guardado la configuración como copia de seguridad para mas adelante por si tuviéramos algún error poder volver a poner la configuración inicial.

5º Pasamos a modificar el Byte 121, es sencillo llegar a el ya que según vamos picando con el ratón nos indica el numero de byte en la parte inferior izquierda de la ventana.
Para activar la brújula los que tenemos EA pondremos EB (como era mi caso) y los que tienen CA pondrán CB después pulsamos OK


6º Realizamos el alineamiento para mandar la nueva configuración dando al botón de Ejecutar

7ºUna vez comenzada la alineación en mitad del proceso nos saldrán dos mensajes, en uno nos pedirán poner el adaptador Azul y dar a la Y, y en el siguiente nos pedirán poner el adaptador Gris y dar a la Y.


Una vez terminado el proceso nos pedirá apagar el vehículo y con esto ya tendríamos activada la pestaña de brújula

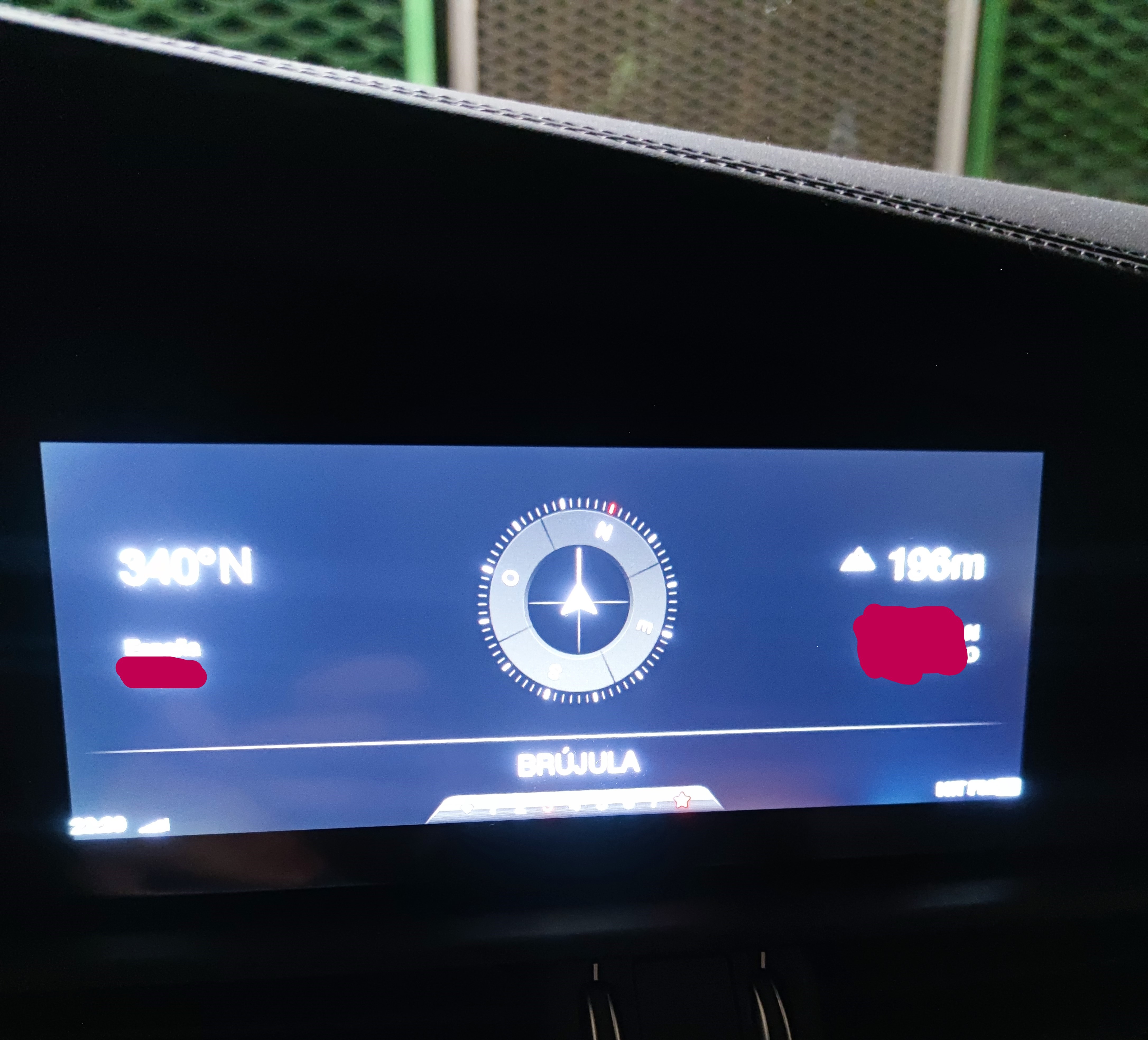

Resultado:

Última edición:

Msimon

Alfista Consagrado
Usuario Premium

Cuando pueda pongo la modificación para poner el pitido(bocina) al cerrar el coche.


JFRYUN

Élite Alfista
Usuario Premium

Poner pestaña de brújula en navegador:

1º Damos al contacto y abrimos el programa Multiecuscan (también se puede hacer con AlfaOBD), seleccionamos nuestro modelo y motor. Después seleccionamos la centralita CHASIS (Body) y seleccionamos el proceso de CAN Setup / PROXY Alignment Procedure (952) y daremos Conectar

2º Una vez conectado nos saldrá un aviso de que nuestro vehículo esta debidamente configurado y este proceso no es necesario, le damos a la Y para continuar

3º Pasamos a la pestaña de Ajustes

4º En esta pestaña tenemos que pulsar las teclas Ctrl + Alt +C con esto nos saldrá una pequeña ventana llamada Custom Proxy, Este paso es opcional pero recomendable: como medio de seguridad seleccionamos toda la información que aparece en esta pestaña y la copiamos.

Abrimos un documento de texto y pegamos toda la información que hemos copiado guardado la configuración como copia de seguridad para mas adelante por si tuviéramos algún error poder volver a poner la configuración inicial.

5º Pasamos a modificar el Byte 121, es sencillo llegar a el ya que según vamos picando con el ratón nos indica el numero de byte en la parte inferior izquierda de la ventana.
Para activar la brújula los que tenemos EA pondremos EB (como era mi caso) y los que tienen CA pondrán CB después pulsamos OK


6º Realizamos el alineamiento para mandar la nueva configuración dando al botón de Ejecutar

7ºUna vez comenzada la alineación en mitad del proceso nos saldrán dos mensajes, en uno nos pedirán poner el adaptador Azul y dar a la Y, y en el siguiente nos pedirán poner el adaptador Gris y dar a la Y.

Una vez terminado el proceso nos pedirá apagar el vehículo y con esto ya tendríamos activada la pestaña de brújula
Resultado:
Esta si que es una verdadera explicación, no hay posible pérdida ni mala interpretación. En mi opinión si se quiere hacer algún tipo de “pinitos” con estos dispositivos, son necesarias explicaciones limpias y claras, y esta tuya lo cumple.


alfanacleto

Gigante Alfista
Usuario Premium

Superpost tio


DavidGT147

Alfista Veterano
Usuario Premium

Poner pestaña de brújula en navegador:

1º Damos al contacto y abrimos el programa Multiecuscan (también se puede hacer con AlfaOBD), seleccionamos nuestro modelo y motor. Después seleccionamos la centralita CHASIS (Body) y seleccionamos el proceso de CAN Setup / PROXY Alignment Procedure (952) y daremos Conectar

2º Una vez conectado nos saldrá un aviso de que nuestro vehículo esta debidamente configurado y este proceso no es necesario, le damos a la Y para continuar

3º Pasamos a la pestaña de Ajustes

4º En esta pestaña tenemos que pulsar las teclas Ctrl + Alt +C con esto nos saldrá una pequeña ventana llamada Custom Proxy, Este paso es opcional pero recomendable: como medio de seguridad seleccionamos toda la información que aparece en esta pestaña y la copiamos.

Abrimos un documento de texto y pegamos toda la información que hemos copiado guardado la configuración como copia de seguridad para mas adelante por si tuviéramos algún error poder volver a poner la configuración inicial.

5º Pasamos a modificar el Byte 121, es sencillo llegar a el ya que según vamos picando con el ratón nos indica el numero de byte en la parte inferior izquierda de la ventana.
Para activar la brújula los que tenemos EA pondremos EB (como era mi caso) y los que tienen CA pondrán CB después pulsamos OK


6º Realizamos el alineamiento para mandar la nueva configuración dando al botón de Ejecutar

7ºUna vez comenzada la alineación en mitad del proceso nos saldrán dos mensajes, en uno nos pedirán poner el adaptador Azul y dar a la Y, y en el siguiente nos pedirán poner el adaptador Gris y dar a la Y.

Una vez terminado el proceso nos pedirá apagar el vehículo y con esto ya tendríamos activada la pestaña de brújula
Resultado:
Buenos días!

Magnífica iniciativa, por agregar algo importante y que comentas de forma opcional.

4º En esta pestaña tenemos que pulsar las teclas Ctrl + Alt +C con esto nos saldrá una pequeña ventana llamada Custom Proxy, Este paso es opcional pero recomendable: como medio de seguridad seleccionamos toda la información que aparece en esta pestaña y la copiamos.

La configuración proxy del coche es algo que del mismo modo que permite habilitar ciertas opciones "ocultas" podría causar graves problemas en el caso de escribir en un Byte un valor que no es operativo, lo que por supuesto podemos hacer por error o simplemente escribiendo en un byte distinto al que deseamos por lo que RECOMIENDO ENCARECIDAMENTE realizar una copia de seguridad del proxy original antes de realizar ninguna modificación.


DavidGT147

Alfista Veterano
Usuario Premium

Siguiendo el Hilo os dejo dos caramelitos que suelo instalar de forma gratuita a los compañeros que me cruzo.

En el Paso 4 que indica el compañero, Modificar en CUSTOM PROXY los siguientes Valores :

Byte 72 // Normalmente con valor "10" debe pasarse a "30", Habilitamos la función en el menú de infotaiment de cierre automático del coche pasados 60 seg en el caso de abrir con el mando pero no accionar ninguna puerta.
Byte 119 // Modificar a Valor "39" // Habilitaremos la función de sonido de claxon al cerrar el coche con dos opciones, al cerrar una vez o al volver a cerrar.. lo típico que en la distancia no sabes si has cerrado y tampoco ves los intermitentes... pues pulsas y el coche hace tocar la bocina.

Un saludo compañeros.


Msimon

Alfista Consagrado
Usuario Premium

Siguiendo el Hilo os dejo dos caramelitos que suelo instalar de forma gratuita a los compañeros que me cruzo.

En el Paso 4 que indica el compañero, Modificar en CUSTOM PROXY los siguientes Valores :

Byte 72 // Normalmente con valor "10" debe pasarse a "30", Habilitamos la función en el menú de infotaiment de cierre automático del coche pasados 60 seg en el caso de abrir con el mando pero no accionar ninguna puerta.
Byte 119 // Modificar a Valor "39" // Habilitaremos la función de sonido de claxon al cerrar el coche con dos opciones, al cerrar una vez o al volver a cerrar.. lo típico que en la distancia no sabes si has cerrado y tampoco ves los intermitentes... pues pulsas y el coche hace tocar la bocina.

Un saludo compañeros.
Nota: Los que tienen arranque remoto tienen que realizar otra operación antes de modificar el byte 119
